铝合金走线架

  一、概述

  铝合金走线架广泛用于中国电信、移动、联通等运营商高标准机房，也大量用于铁塔公司基站。 它具有布线管理作用， 使光缆、五类线、电线、电缆架设标准化。本产品符合信息产业部相关标准。主材选用优质铝合金 ，表面经氧化处理后外形美观、不锈蚀。

  我司长期备有多种规格的铝型材，同一种规格的铝型材米重有多种，例如截面尺寸31*45的铝型材米重分别有：0.8kg、1.0kg、1.2kg、1.5kg，米重越少价格越便宜，适合各类客户选用。每米走线架承重有100Kg、150Kg、200kg、250kg、300kg以上。

二、主要特点
（1）美观大方:铝合金的质感均匀、细腻，表面氧化处理，整个系统美观大方；
（2）组装灵活：铝合金走线架宽度可调，单层，双层，多层，垂直走线，水平走线，任意组合，无需专用工具，用活动扳手即可完成安装；
（2）横担间隔可调：铝合金走线架横担间隔可调;一般 250mm—330mm; 吊挂间隔 1.5m—2m；
（3）重量轻承载量大：根据客户要求，选用不同厚度的铝型材，每米走线架承载量分别有：150kg、200kg、250kg、300kg;
  (4)出厂标准长度：3米，现场拼装；宽度一般有300、400、600、800、100、1200mm；

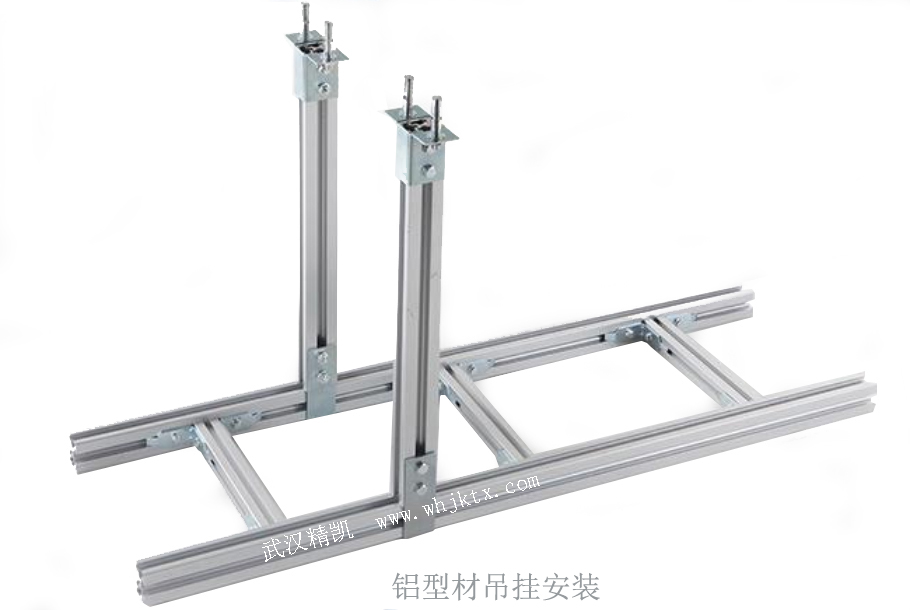

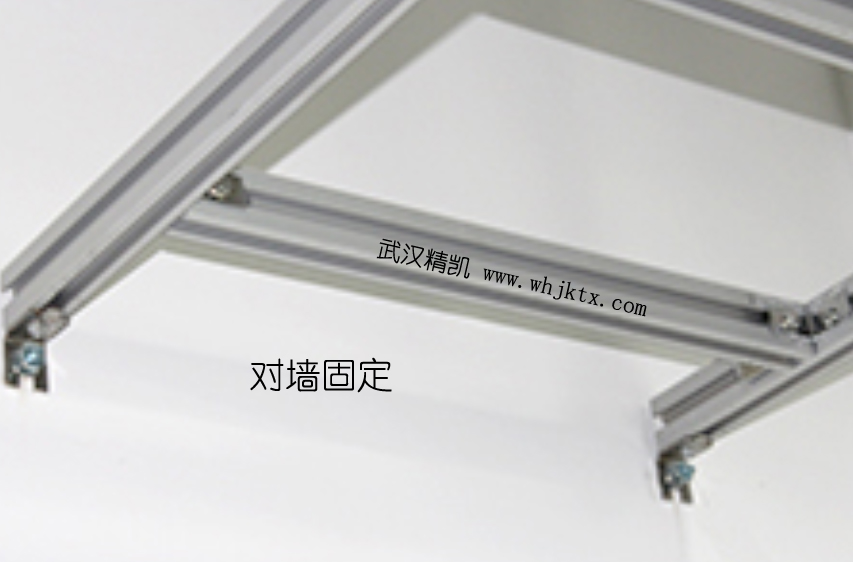

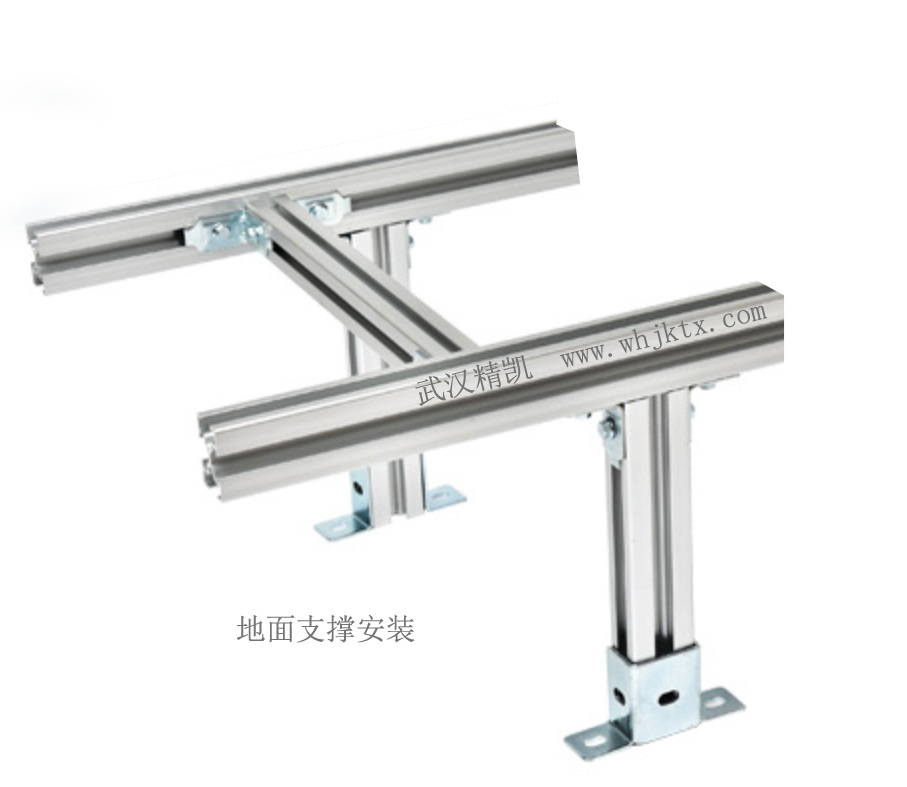

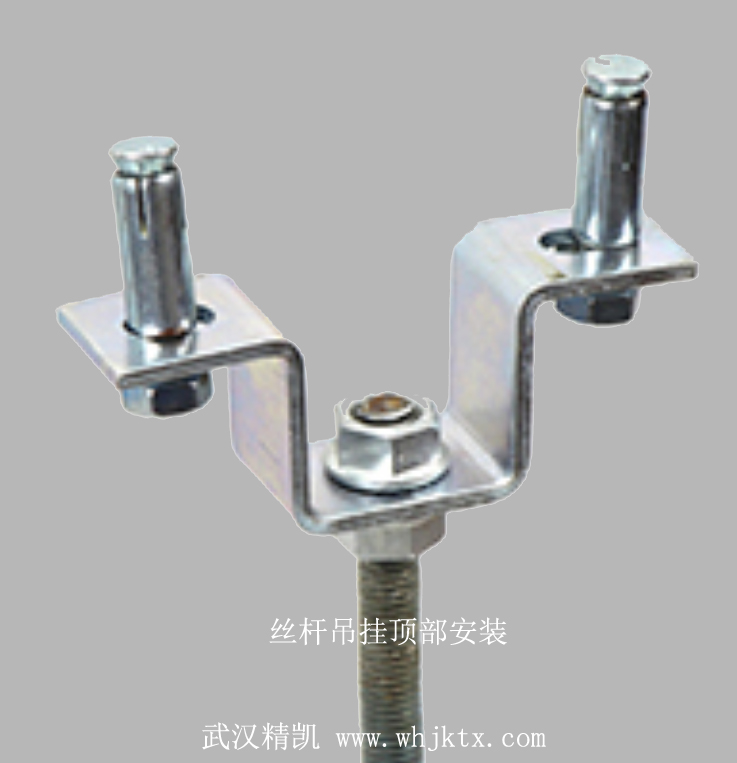

（5）安装方式灵活：可吊顶安装，地面支撑安装，沿墙走线安装，沿墙爬梯安装、机柜顶部安装、底板下地面安装；吊挂种类：金属丝杆、铝合金主梁、U型钢。

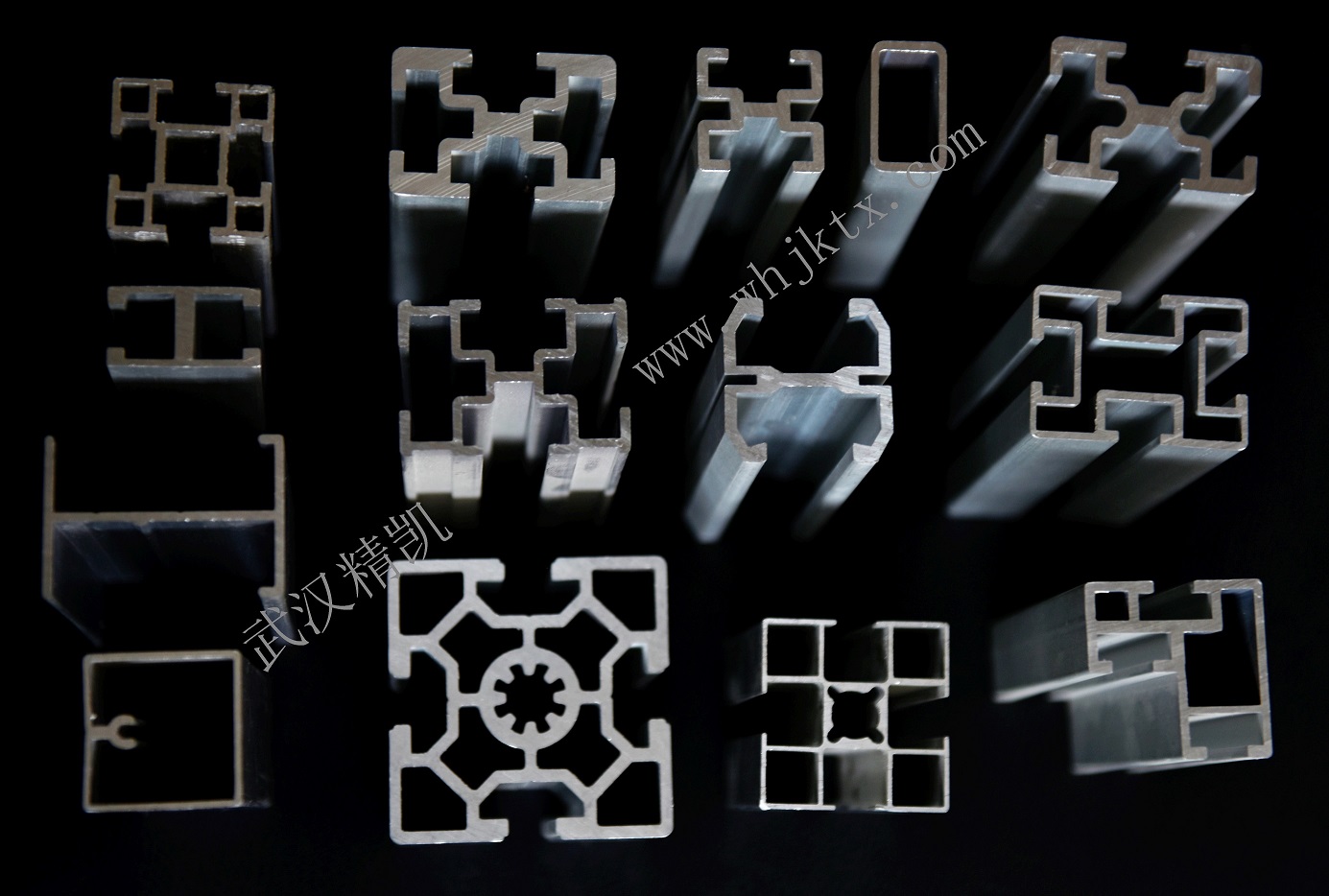

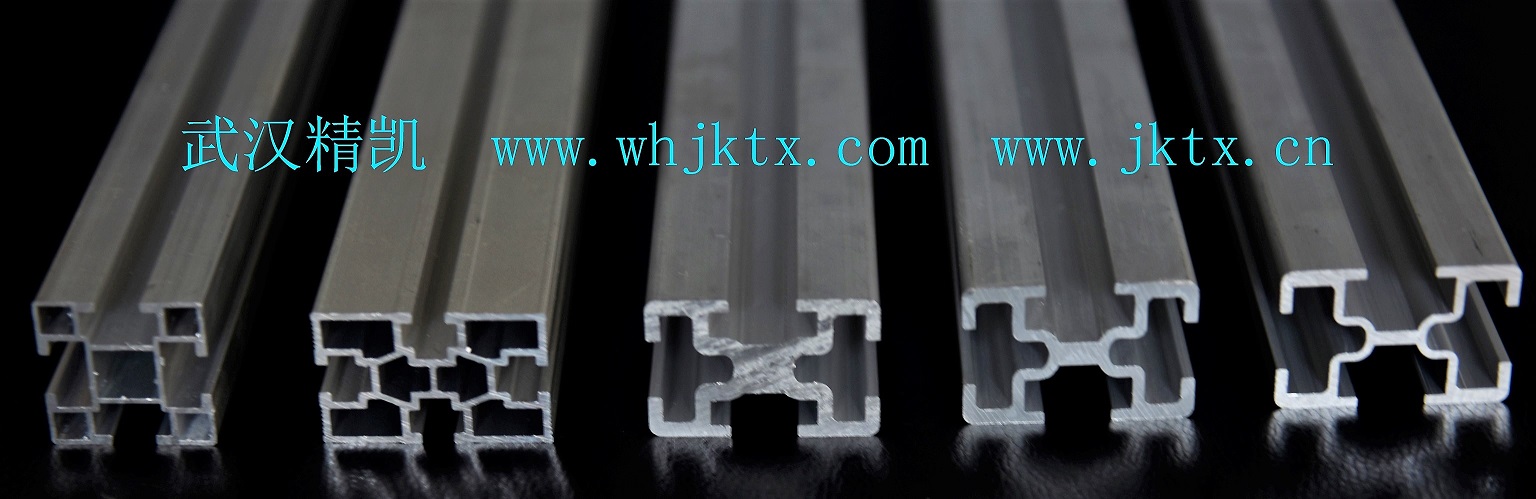

三、铝合金走线架铝型材种类
   铝合金走线架主要铝型材种类：从截面尺寸分有31*45、32*46、32*32、50*50四种，从每米走线架承重分有100kg、120kg、150kg、200kg、250kg、300kg六种。另有其它经济型铝型材用作制造走线架，经济型走线架使用于集装箱机房、小型机房等。

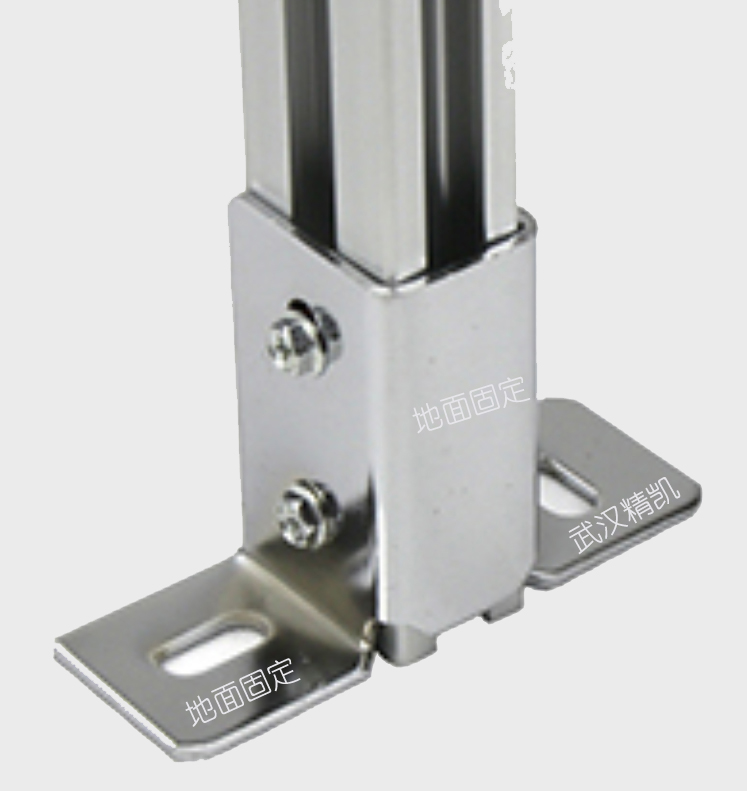

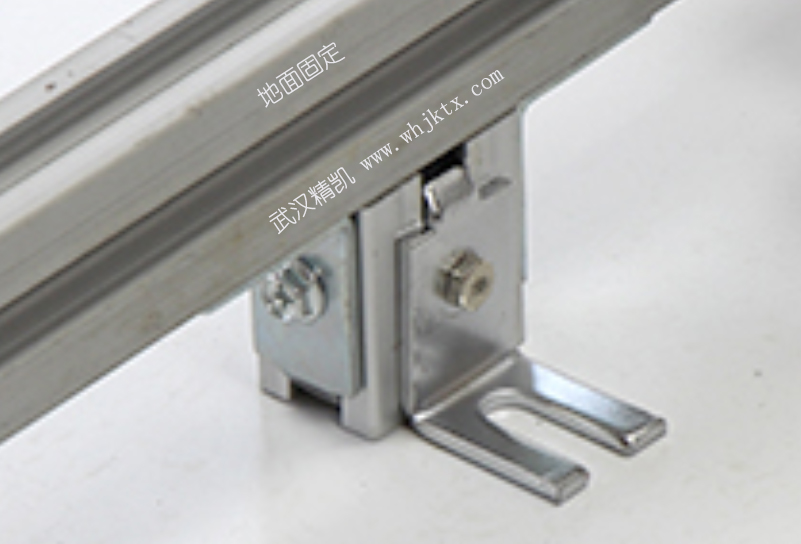

四、安装方式：可吊顶安装，地面支撑安装，沿墙水平安装，沿墙爬梯安装、机柜顶部安装、底板下地面安装

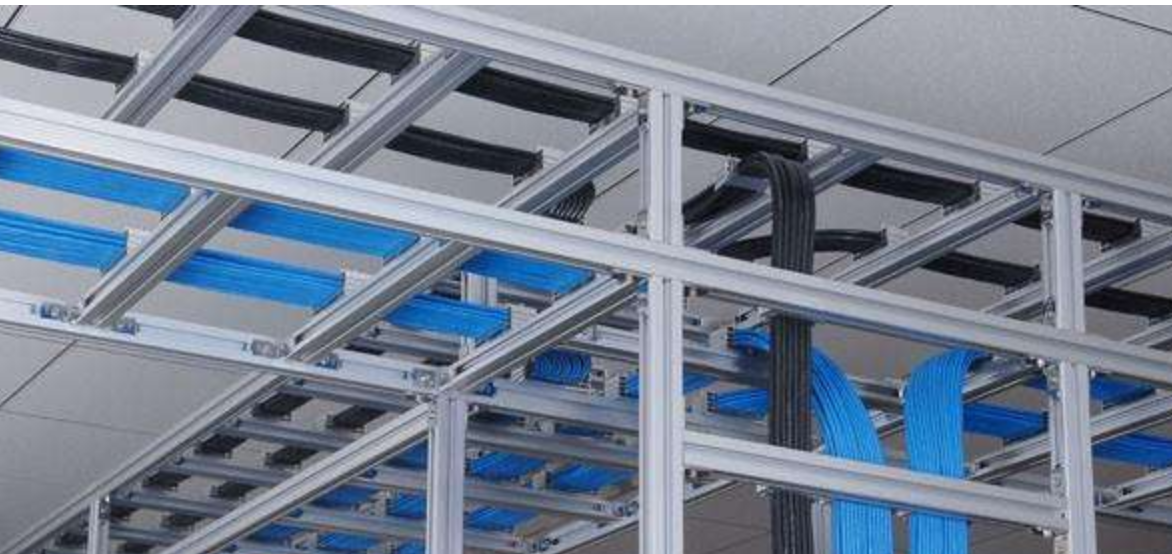

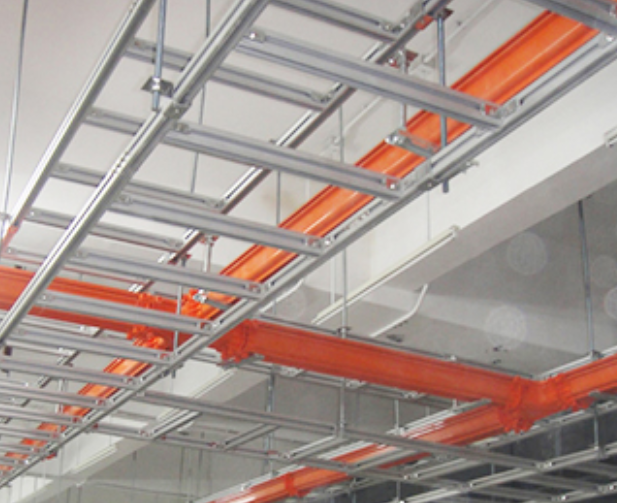

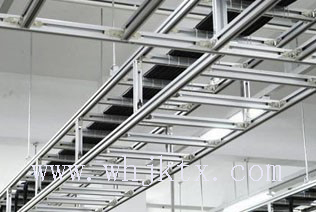

六、安装实例

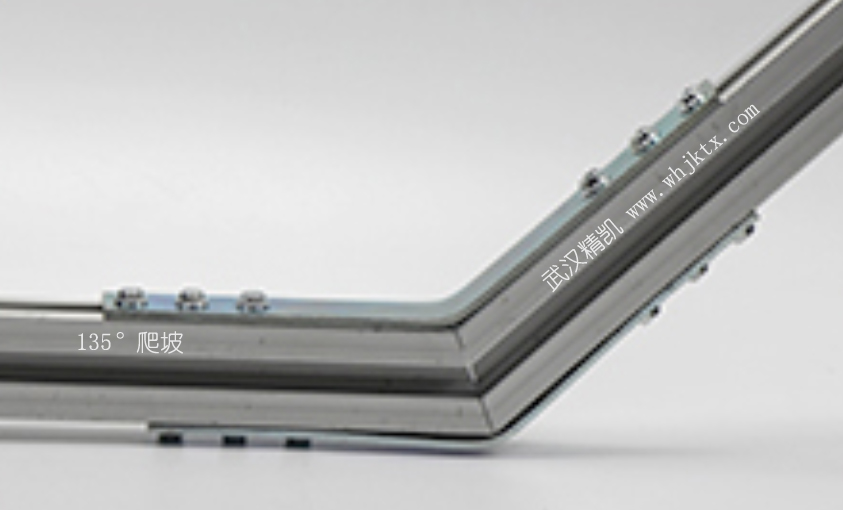

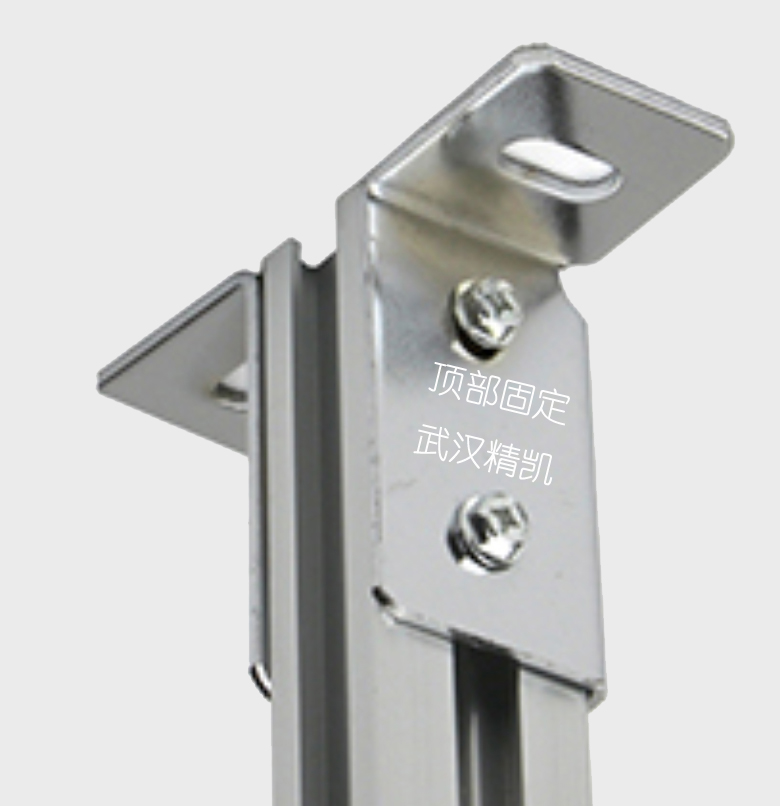

七、配件连接实例图

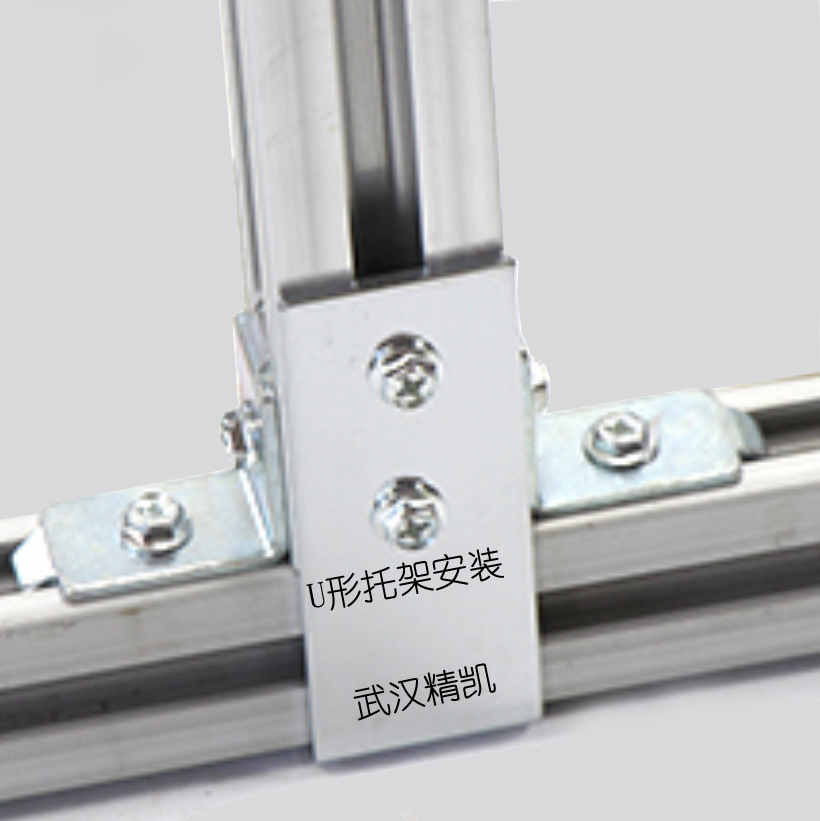

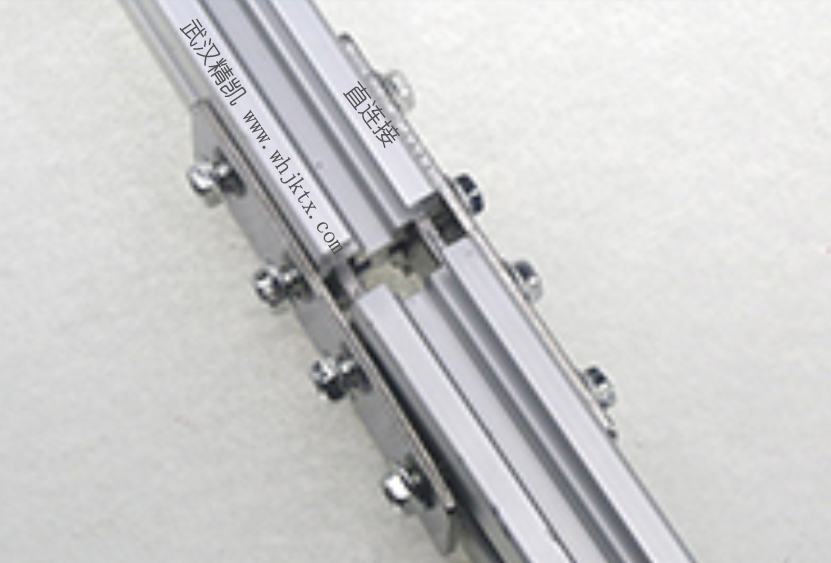

安装连接注意事项：所有螺丝务必锁紧，尤其是安装铝合金吊挂时必需用U型支架和L型连接件同时固定并锁紧螺丝；两根边条之间的水平连接，在必要时采用两对4孔连接条在边条型材的槽上下压紧。
